ProduktDskrift
RC-1C seismisk vibrasjonssensor er en bærbar node-basert seismisk innsamlingsenhet designet for både aktive-kilde- og passive-kildeundersøkelser. Bygget rundt en-kabelfri arkitektur, tilbyr den integrert registrering, opptak, timing og strømforsyning innenfor en enkelt, kompakt stasjon. Med lavt strømforbruk, langvarig-kontinuerlig opptak og trådløs QC-funksjon, gir RC-1C seismisk vibrasjonssensor en praktisk løsning for olje- og gassleting, kullfeltundersøkelser og teknisk geofysikk der det kreves effektive seismiske data med høy dekning.
Tekniske parametere
|
TEKNISK SPESIFIKASJON |
|
|
Fysisk |
|
|
Parameter |
Indeks |
|
Vekt |
560g(5Hz)/630g(2Hz)(uten pigg) |
|
Størrelse |
55mmx55mmx148mm(5Hz)/55mmx55mmx154mm(2Hz) |
|
Arbeidstemperatur |
-40 grader til+70 grader |
|
Vanntett |
IP68 |
|
Arbeidstid @25 grader |
25 dager @2ms |
|
Ladetid |
3,5 timer |
|
Instrument |
|
|
Parameter |
Indeks |
|
Antall kanaler |
1 kanal △- ∑ADC |
|
ADC |
32 bit |
|
Sampling Rate |
0,25 ms, 0,5 ms, 1 ms, 2 ms, 4 ms |
|
Forforsterker Gain |
0-24dB (6dB trinn) |
|
Low Cut Filter |
1Hz,DC fjernet eller deaktivert |
|
Anti-aliasing filter |
206,5 Hz@2ms (82,6 % Nyquist-frekvens) valgfri maksimal fase eller minimum fase |
|
OdB @Max Input |
2.5Vpeak |
|
Ekvivalent inngangsstøy @12dB |
0.5uV@0.25ms/0.2uV@2ms/0.14uV@4ms |
|
Øyeblikkelig dynamisk område @ 12dB |
118.9dB@0.25ms/126,8dB@2ms/130dB @4ms |
|
Totalt dynamisk område |
145dB |
|
Tidsnøyaktighet |
±10μs |
|
Intern lagring |
Utvidet fra 8GB til 32GB |
|
Innebygd GPS |
GPS, BDS, GLONASS, GNSS (Concurrent mottak) brukes til timing og posisjonering |
|
Geofon |
|
|
Parameter |
Indeks Indeks Indeks |
|
Valgfri geofon |
2Hz 5Hz 10Hz |
|
Naturlig frekvens |
5±15% 5±7.5% 10±3.5% |
|
DC motstand |
6400±10% 1850±5% 1800±3.5% |
|
Følsomhet |
260±15% 80±5% 85.8±3.5% |
|
Demping |
0.7±15% 0.6±7.5% 0.48~0.54 |
|
Forvrengning |
Mindre enn eller lik 3 % Mindre enn eller lik 0,1 % Mindre enn eller lik 0,1 % |
|
Aliasing |
Større enn eller lik 90 Større enn eller lik 170 Større enn eller lik 240 |
|
Frekvensområde |
0.1-300 0.2-1000 0.5-1000 |
Nøkkelfunksjoner
RC-1C seismisk vibrasjonssensor tar i bruk en fullstendig uavhengig nodearkitektur der hver stasjon opererer autonomt. Det eliminerer behovet for konvensjonelle geofonkabler, muliggjør fleksibel utplassering selv i komplekst terreng og forbedrer den generelle stabiliteten til feltoperasjoner. GPS-basert timing sikrer synkronisert opptak, mens lokal SD-kortlagring lar data lagres trygt på hver stasjon frem til gjenoppretting. Systemet støtter enten innebygde- eller eksterne geofoner og opprettholder stille innhentingsforhold på grunn av fravær av sanntidskabeloverføring. Med kontinuerlig opptakskapasitet på opptil 25 dager, er RC-1C seismisk vibrasjonssensor egnet for langvarig overvåking, mikrotremorundersøkelser og store seismiske prosjekter.
Hvordan fungerer en seismisk vibrasjonssensor?

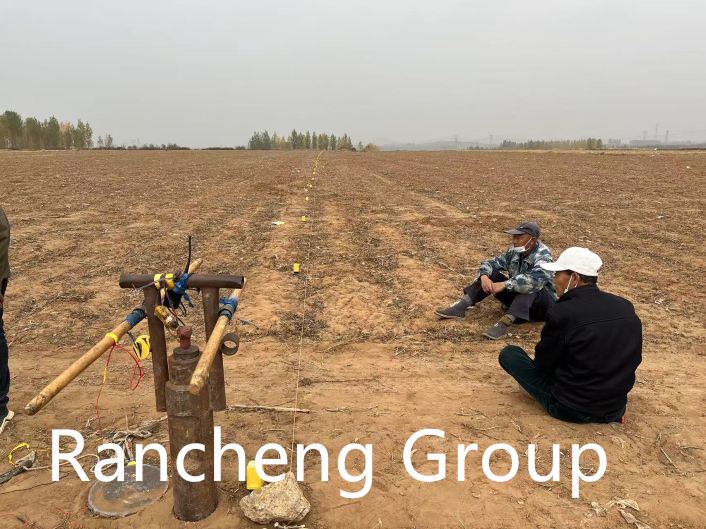

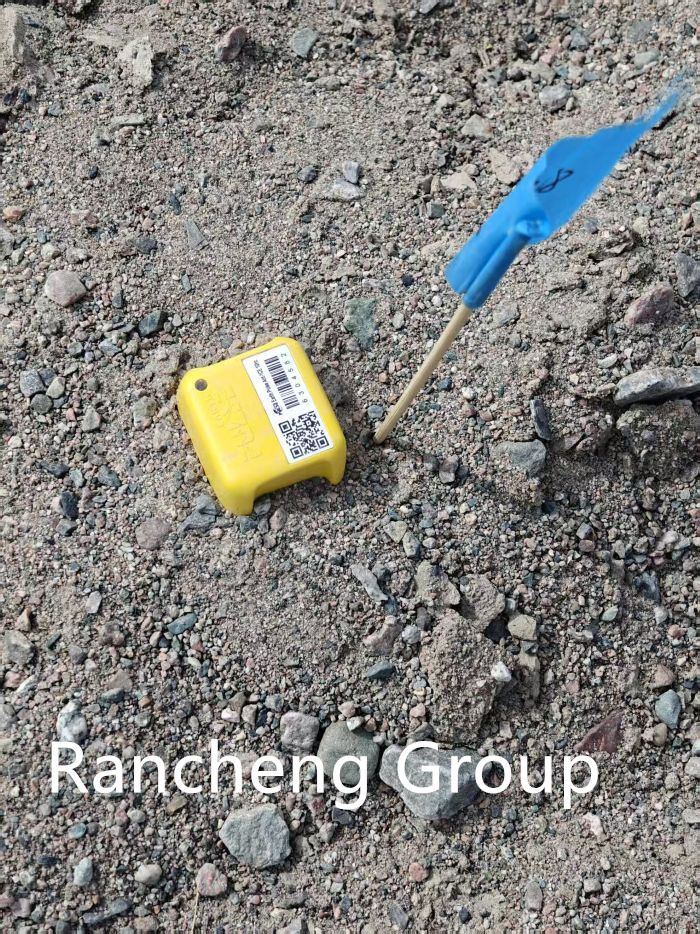

Feltdistribusjon begynner med å legge inn stasjonskoordinater ved hjelp av en håndholdt terminal. Når den seismiske vibrasjonssensoren er plassert på det angitte stedet, låser den interne GPS-modulen satellittsignaler for å etablere nøyaktig timing. Sensoren starter deretter kontinuerlig datainnsamling automatisk basert på forhåndsinnstilte parametere.
Hver node bruker sin innebygde-seismiske vibrasjonssensor for å fange opp bakkevibrasjoner uavhengig og lagre råbølgeformdataene lokalt. Etter undersøkelsen hentes nodene og kobles til datainnsamling og ladestativer for batchnedlasting. De registrerte dataene overføres deretter til det sentrale registreringssystemet, hvor programvareverktøy fullfører datasammenslåing, kvalitetskontroll, lagringsstyring og sluttprosjektutdata.
Søknad
RC-1C seismisk vibrasjonssensor brukes i et bredt spekter av geofysiske og tekniske scenarier. I ressursutforskning støtter den 2D- og 3D-seismiske undersøkelser for olje, naturgass og kull, spesielt der store kanaltellinger og rask utplassering er nødvendig. For tekniske undersøkelser gir systemet pålitelige data for analyse av strukturer under overflaten, deteksjon av geologisk fare og studier av mikrotremor. Dens kabelfrie-design muliggjør effektivt arbeid i urbane områder, fjell, skoger, jordbruksland og industriområder. Den langvarige opptaksevnen gjør den også egnet for omgivelsesvibrasjonsovervåking og passive kildeundersøkelser som krever lengre drift.
Programvaresystem
|
Ant Manager |
Myrhøster |
|
Ant View |
Maur kart |
|
Ant Deploy |
Mobil APP |
Hjelpeutstyr
Hvorfor velge RC-1C seismisk vibrasjonssensor?
RC-1C seismisk vibrasjonssensor forenkler feltoperasjoner ved å eliminere kabler, redusere antall besetningsmedlemmer som kreves og effektivisere logistikken. Dens autonome nodedesign forbedrer innhentingseffektiviteten, minimerer feilsøking og forbedrer dataintegriteten ved å lagre råopptak trygt på hver stasjon. Batterisystemet med lang-tid reduserer behovet for hyppig henting, spesielt i store eller utilgjengelige undersøkelsesområder. Trådløs QC-funksjon reduserer operasjonell risiko og forkorter behandlingstid mellom skudd. Ved å integrere autonome noder, lang-strømforsyning og kabel-fri distribusjon, gir RC-1C en praktisk løsning for storskala seismiske undersøkelser som leverer stabil datainnsamling, forenklet feltoperasjoner og lavere totale prosjektkostnader.
