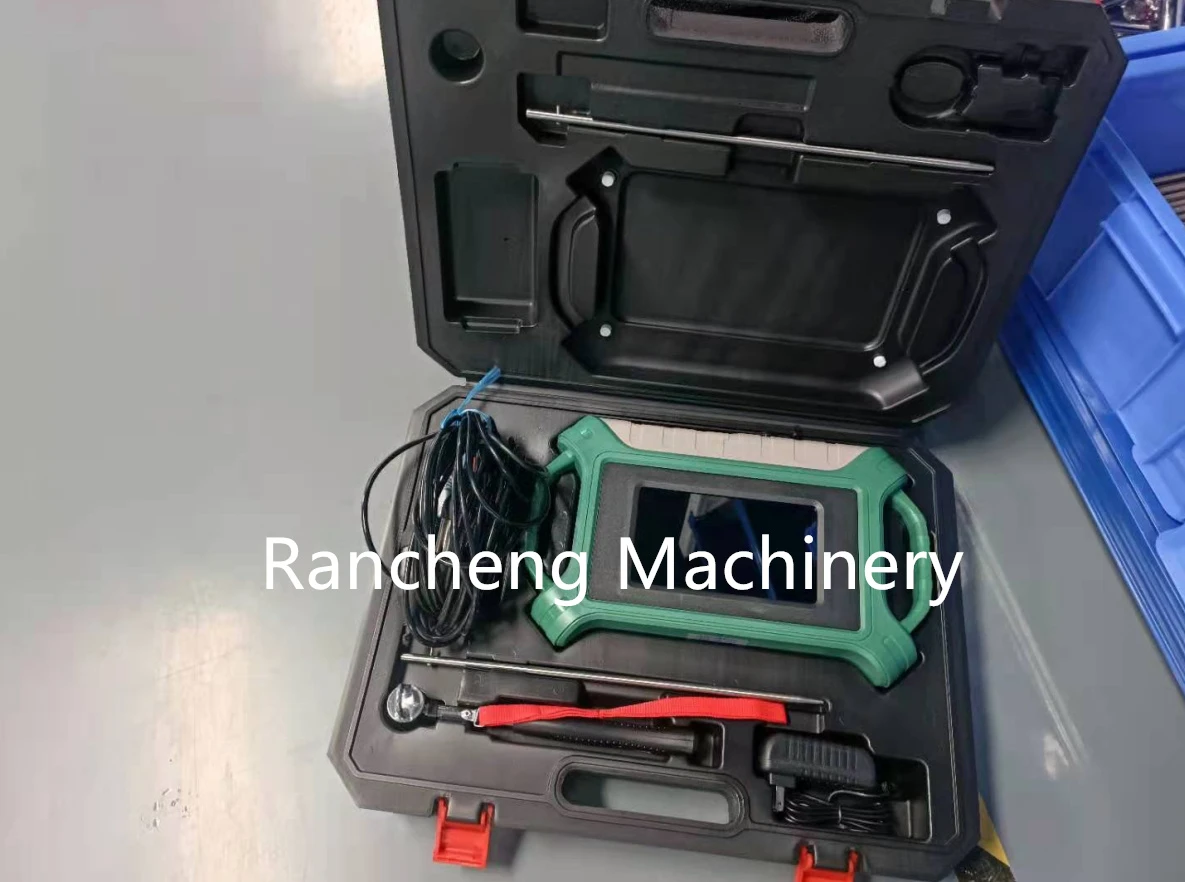

Hvordan bruke Geophysical Water Finder?

For alle som er involvert i hydrogeologiske undersøkelser eller grunnvannsbrønnboring, er en geofysisk vannfinner et av de mest verdifulle verktøyene i feltet. Mange brukere sliter imidlertid når de først starter-for mange parametere, uklare trinn, unøyaktige profiler eller inkonsekvente resultater som fører til bortkastede borekostnader.



Sannheten er denne: Det er ikke komplisert å bruke et-vannsøkeinstrument når du først forstår hvordan det fungerer og hvordan du bruker det riktig. I denne veiledningen går vi gjennom kjerneprinsippene, feltteknikker, tolkningsmetoder og avanserte ferdigheter basert på ekte felterfaring. Målet vårt er å hjelpe deg med å forbedre grunnvannsdeteksjonsnøyaktigheten og unngå vanlige feil.

De fleste-vannfinneinstrumenter på markedet er avhengige av det naturlige telluriske (jordiske) elektriske feltet som signalkilde. Ulike frekvenser av elektromagnetisk energi trenger gjennom bakken til forskjellige dybder-høye frekvenser trenger gjennom grunne lag, mens lave frekvenser når dypere soner. Ved å måle variasjonen av disse naturlige signalene på overflaten, beregner instrumentet den underjordiske resistivitetsstrukturen og identifiserer potensielle vannførende-soner.



To teoretiske grunnlag styrer denne prosessen:

• Helmholtz-ligninger, som beskriver hvordan elektromagnetiske felt forplanter seg under jorden
• Forholdet mellom elektromagnetiske bølger og resistivitet tillater beregninger av penetrasjonsdybde (hud-dybde)

Siden elektromagnetiske bølger demper under forplantning, må dempningskoeffisienten også vurderes ved tolkning av resultater.

Det er to standard målemetoder:

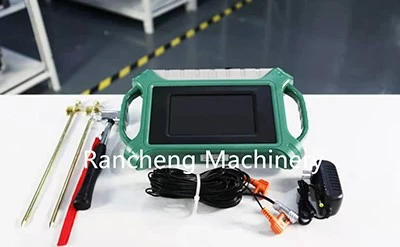

• MN-elektroder

To jordelektroder (M og N) plassert 5–10 m fra hverandre (opptil 20 m). Instrumentet måler det naturlige elektriske feltet mellom dem.

• Elektromagnetisk sonde

En bærbar sensor som direkte måler det elektromagnetiske feltet og konverterer det til resistivitet.

Uavhengig av metoden er det viktig å samle flere punkter langs en undersøkelseslinje. Flere punkter genererer klarere 2D-profiler, og avanserte instrumenter kan til og med gi 3D-bilder for å visualisere lag under overflaten.

Velge riktig linjeretning

Målelinjene skal være så rette som mulig. Ideelt sett bør linjeretningen værevinkelrett på grunnvannspåfyllingsretningen. Hvis grunnvannet renner øst-til-vest, bør målelinjen løpe nord-til-sør.

Hvis laderetningen er ukjent, velg ganske enkelt et flatt område og legg ut en rett linje. Unngå elektriske interferenskilder som kraftledninger, maskineri eller nedgravde rørledninger.

Hvor mange målepunkter er nok?

Mange nybegynnere måler bare seks poeng og stopper når instrumentet viser et fargebilde. Dette er en stor feil. For få poeng fører til misvisende resultater.

Vi anbefalerminst 14 poeng per linje, mer hvis mulig. Jo tettere dataene er, desto mer nøyaktig er tolkningen.

Avstandsparametere

• MN-avstand (elektrodeavstand): 5–20 m
Kort avstand fører til svake signaler og mer interferens.

• Punktavstand: 1–5 m

For bruddvann eller husholdningsbrønner: ~2 m

For store akviferer eller vanningsbrønner: 5–10 m

Store sletter kan bruke større mellomrom; fjellområder krever mindre avstand

• Linjeavstand:
Stol aldri på bare én profil. I det minstetre parallelle linjerbidra til å bestemme akviferskalaen, kontinuiteten og laderetningen.

Interferens kommer fra naturlige og kunstige kilder: ustabile naturlige elektriske felt,-høyspentlinjer, radiotårn, lastebiler, anleggsmaskiner eller nedgravd metall.

Slik reduserer du feil:

• Høyspent eller luftledninger

Hold minst 50 m unna

Juster undersøkelseslinjerparallelltil kraftledninger

Gjenta hvert punkt to ganger for å bekrefte konsistensen

• Anleggsmaskiner eller trafikk

Be om en pause hvis mulig. Hvis ikke, mål berørte punkter to ganger og merk dem for senere analyse.

• Hard mark: betong, stein eller tørr sand

MN-elektroder kan gi ustabile avlesninger. Bytt til enelektromagnetisk sonde, som gir bedre resultater i terreng med høy-motstand.

• Kraftig interferens som ikke kan unngås

Bruk enmulti-kanalsystem, slik at samtidige multi-frekvensdata kan skille geologiske signaler fra støy.

En resistivitetsprofil er bare verdifull når den tolkes med kontekst. Mange brukere stoler utelukkende på farger, noe som ofte forårsaker feilvurdering. En korrekt avlesning innebærer vanligvis to sammenkoblede trinn: å forstå målebakgrunnen og å kombinere fargeinformasjonen med lokale geologiske forhold.

1. Start med målekonteksten

Før du åpner profilen, ta deg tid til å bekrefte hvordan dataene ble samlet inn. Dette påvirker enhver tolkning som følger.

Viktige hensyn inkluderer:

• Undersøkelsesmodus- Ble målingen utført med en elektromagnetisk sonde eller MN-elektroder?
Ulike metoder reagerer forskjellig på støy, terreng og grunne strukturer.

• Punktavstand og linjeavstand- Bred avstand jevner ut detaljer, mens tett avstand avslører små bruddsoner eller tynne akviferer.

• Geologisk mål- Leter du etter berggrunnsbrudd, kvartære sedimenter eller en kombinasjon?

En "blå anomali" i oppsprukket stein betyr noe helt annet enn en blå sone i en leire-dekket slette.

Å forstå disse grunnleggende forholdene sikrer at fargene du ser er plassert i riktig geologisk rammeverk.

2. Kombiner farger med ekte geologi

I de fleste instrumenter representerer blå eller kule fargerrelativt lav resistivitet. Imidlertid er "lav resistivitet" ikke lik "bekreftet vann." Det kan også reflektere:

• leirelag

• værbitte materialer

• svakt komprimerte sedimenter

På den annen side kan det dukke opp noen produktive grusakviferergul eller grønn, fordi grus kan være porøs, men likevel moderat motstandsdyktig.

For å bedømme om en sone med lav-resistivitet virkelig representerer grunnvann, sammenligne fargemønsteret med:

• lokal hydrogeologisk kunnskap

• brønnregistreringer i nærheten

• kjente brudd- eller feiltrender

• landformfunksjoner som daler, bakker eller alluviale vifter

Bare når en sone med lav-resistivitet er på linje med gunstige geologiske strukturer, kan den betraktes som et pålitelig-vannførende mål.

Mange problemer som oppstår under feltundersøkelser blir enkle å forklare når vi forstår hvordan resistivitet oppfører seg i virkelige geologiske miljøer.

1. Hvorfor inneholder noen blå soner vann mens andre ikke gjør det

Et blått område indikerer ganske enkelt at resistiviteten er lavere i forhold til omkringliggende formasjoner. Denne fargen kan vises i våt jord,-leirerike horisonter, forvitrede lag eller mettede sedimenter. Hvorvidt et blått område representerer en brukbar akvifer avhenger av dens permeabilitet, tykkelse og strukturelle forhold til nærliggende sprekker eller kanaler. Farge alene kan ikke bekrefte vann; det må tolkes sammen med geologisk kontekst.

2. Hvorfor en kjent-vannproduserende brønn kanskje ikke viser noen anomali i profilen

Eksisterende brønner kan endre resistivitetsfeltet rundt dem. Boreslam kan forbli langs borehullsveggen, stålforingsrør kan forvrenge strømstrømmen, og grunnvann rundt brønnen kan bli lokalt forstyrret. Disse effektene skjuler eller svekker ofte signaturen til den faktiske akviferen. En praktisk løsning er å flytte undersøkelseslinjen litt vekk fra brønnen eller øke elektrodeavstanden slik at instrumentet fanger opp den uforstyrrede formasjonen.

3. Hvorfor gjentatte undersøkelser kan gi forskjellige resultater

Ulike profiler er ofte et resultat av inkonsekvente oppkjøpsforhold. En endring i linjeretning, punktavstand eller elektrodeavstand vil naturlig omforme bilderesultatet. Uventede forstyrrelser som maskineri i nærheten, kjøretøybevegelser eller nye kraftledninger kan også forvrenge signalene. Hvis disse faktorene varierer mellom målinger, vil ikke de to profilene samsvare-selv når geologien er uendret.

4. Om undersøkelser kan gjøres etter regn

For naturlige-feltinstrumenter forårsaker lett regn vanligvis ikke alvorlige problemer fordi systemet observerer naturlig forekommende elektromagnetiske signaler. Så lenge bakken ikke er kraftig oversvømmet, forblir målinger brukbare.

For kunstige-feltinstrumenter introduserer imidlertid regn en betydelig utfordring: Vått underlag skaper en ledende film som omdirigerer strøm, reduserer tilsynelatende resistivitet og forskyver dybdeavlesninger. I slike tilfeller kan resultatene være misvisende inntil overflaten tørker.

5. Hvordan velge mellom elektromagnetiske sonder og instrumenter av typen trådløs stick-

Enheter av typen trådløs stick-er svært bærbare og utmerket for raske undersøkelser i små-områder eller innledende rekognosering. For stor-profilering-spesielt der stabilitet og datakonsistens er kritisk-er kablede elektromagnetiske sonder generelt mer pålitelige fordi de opprettholder sterkere signalkobling og er mindre påvirket av miljøforstyrrelser.

Disse praktiske metodene øker påliteligheten av grunnvannstolking betydelig.

Vannutbytte kan ikke beregnes direkte fra en resistivitetsprofil. Bildet gjenspeiler bare den elektriske strukturen til undergrunnen, mens faktisk utbytte avhenger av den kombinerte påvirkningen av akvifertykkelse, permeabilitet og styrken til lokal oppladning. En sone med lav-resistivitet kan indikere metning, men evnen til å levere stabilt vann styres av hvor godt formasjonen overfører og fyller på grunnvann. Derfor bør avkastningsvurdering alltid referere til nærliggende brønndata, pumperesultater og regionale geologiske sammenligninger i stedet for å stole på profilfarger alene.

Å bestemme laderetningen krever å observere hvordan akvifergeometrien endres over flere parallelle linjer. Når en akvifer blir gradvis grunnere, bredere eller viser en konsekvent reduksjon i resistivitet mot den ene siden, tyder det vanligvis på at grunnvannet migrerer fra den retningen. Disse endringene gjenspeiler den naturlige gradienten og konvergensen av-vannførende strukturer. Denne tilnærmingen er spesielt effektiv i sletter, alluviale viftemiljøer og brudd-kontrollerte terreng der sideveis kontinuitet tillater tydelig sammenligning mellom flere profiler.

Et vann{0}}finneinstrument gir verdifull innsikt, men det krever riktig drift og geologisk resonnement for å oppnå nøyaktige resultater. Ved å forstå målemetoden, lese profilen i kontekst og bruke praktiske feltteknikker, kan brukerne øke boresuksessen betydelig og redusere undersøkelseskostnadene.

Hvis du trenger hjelp til å velge riktig naturlige-felt eller multi-kanalinstrument for husholdningsbrønner, vanningsprosjekter eller industrielle grunnvannsundersøkelser, kan vi anbefale passende modeller basert på geologien og budsjettet ditt.
